Drát z hliníkové slitiny: Průvodce třídami, vlastnostmi, aplikacemi a zdroji

Co je Drát z hliníkové slitiny a jak se liší od čistého hliníkového drátu?

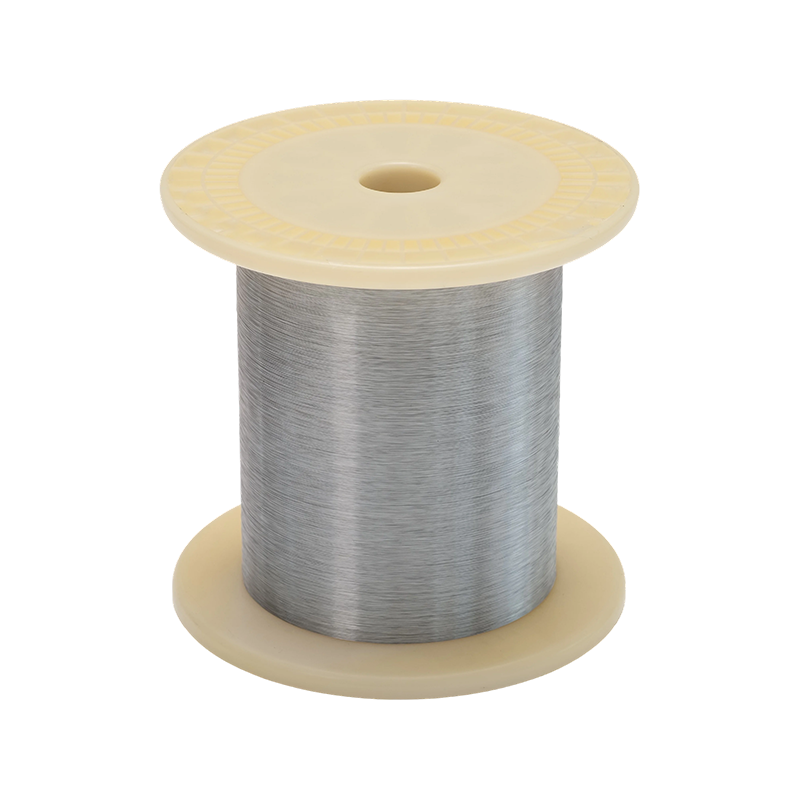

Drát z hliníkové slitiny je vodivý materiál vyrobený přidáním kontrolovaného množství legujících prvků – nejčastěji hořčíku, křemíku, železa, mědi nebo kovů vzácných zemin – do základní hliníkové matrice. Výsledkem je drát, který si zachovává nízkou hustotu a odolnost proti korozi hliníku a zároveň poskytuje podstatně zlepšenou pevnost v tahu, stabilitu vodivosti a odolnost proti únavě.

Čistý hliníkový drát (série 1xxx, 99% Al) má konečnou pevnost v tahu zhruba 60–80 MPa , takže je nevhodný pro nosné nebo vysoce vibrační aplikace. Mezi běžné druhy drátů z hliníkové slitiny používané v elektrických a konstrukčních službách patří:

• 1350-H19 — elektrický, téměř čistý Al, používaný v nadzemních silových vodičích (ACSR, AAAC)
• 6101 / 6201 — slitina Al-Mg-Si, tepelně zpracovatelná, pevnost v tahu 295–330 MPa, široce používána ve vodičích AAAC a ACAR
• 5056 / 5154 — Slitina Al-Mg, vynikající odolnost proti korozi, běžná v lodních a automobilových kabelových svazcích
• Řada 8000 (8030, 8176) — Slitina Al-Fe-Cu, schválená NEC pro stavební dráty jako náhrada mědi

Klíčový rozdíl spočívá v mikrostruktuře: legovací prvky zavádějí precipitační vytvrzovací fáze nebo zpevnění tuhým roztokem, které čistému hliníku chybí, což umožňuje inženýrům vyladit pevnost, odolnost proti tečení a elektrickou vodivost pro specifické konstrukční požadavky.

Mechanické a elektrické vlastnosti: Co kupující potřebují vědět

Výběr správného typu drátu z hliníkové slitiny vyžaduje vyvážení dvou vlastností, které si často vzájemně odporují: elektrická vodivost (měřená jako procento IACS — International Annealed Copper Standard) a pevnost v tahu. Níže uvedená tabulka porovnává komerčně nejrelevantnější třídy:

Kromě vodivosti a pevnosti určují dlouhodobou výkonnost tři další vlastnosti:

• Odolnost proti tečení — Při trvalém tahovém zatížení se hliníkový drát může časem prodloužit (tečení), což způsobí prověšení vodiče v nadzemním vedení. Slitiny s přísadami Fe a Si (8030, 6201) vykazují výrazně nižší rychlosti tečení než čistý hliník.
• Odolnost proti únavě — Únavové praskání způsobené vibracemi je hlavním způsobem poruchy v nadzemních vodičích. 6201 a slitiny dotované vzácnými zeminami vykazují limity únavové odolnosti o 30–50 % vyšší než 1350-H19 při ekvivalentních průměrech.
• Odolnost proti korozi — Film z přírodního oxidu hlinitého (Al₂O₃) na všech hliníkových slitinách poskytuje dobrou ochranu proti povětrnostním vlivům. Slitiny obsahující hořčík (řada 5xxx) fungují nejlépe v solném postřiku a pobřežních prostředích.

Hlavní aplikace napříč průmyslovými odvětvími

Drát z hliníkové slitiny se používá na širším spektru koncových trhů, než většina kupujících očekává. Každá aplikace klade odlišný soubor požadavků na vlastnosti drátu.

Přenos a distribuce energie

Největším jednotným trhem pro dráty z hliníkové slitiny jsou nadzemní elektrické vodiče. Celohliníkové slitinové vodiče (AAAC) používají výhradně lankový drát 6201, který nabízí vynikající poměr pevnosti a hmotnosti oproti ACSR (aluminium vyztužený ocelí) na rozpětí až 500 m. Globální modernizace přenosové infrastruktury, zejména v Asii a na Středním východě, zvyšuje poptávku po vysokopevnostním drátu 6201 s průměry od 2,0 mm do 4,5 mm.

Stavební a stavební elektroinstalace

Po desetiletích obav ze selhání spojení se starší elektroinstalací z čistého hliníku byl vyvinut drát ze slitiny řady 8000 (8030, 8176), aby tyto problémy odstranil. NEC článek 310 a UL 83 nyní výslovně uvádí slitinu řady 8000 jako schválený materiál vodičů pro odbočné obvody v obytných a komerčních budovách. Jeho vodivost odpovídá hliníku 1350, zatímco jeho zlepšená tažnost a odolnost proti tečení na svorkách z něj činí nákladově efektivní náhradu mědi, která stojí zhruba 3–4× více na kilogram .

Kabelové svazky pro automobily a elektromobily

Snížení hmotnosti je pro automobilové OEM nejvyšší prioritou. Výměna mědi za drát z hliníkové slitiny v kabelových svazcích karosérie a propojení baterií může snížit hmotnost svazku 40–48 % . Výzvou je dosažení dostatečné flexibility na malých tloušťkách (0,35–0,5 mm²), a proto se namísto standardních jakostí používají mikroslitiny Al-Fe-Cu a Al-Mg-Si se specializovanými procesy tažení a žíhání. Tesla, Toyota a několik evropských výrobců OEM přesunuly kabely vysokoproudých baterií na dráty z hliníkové slitiny ve svých řadách EV.

Svařování a aditivní výroba

Svařovací drát z hliníkové slitiny ER4043 a ER5356 jsou dva nejrozšířenější přídavné materiály pro svařování hliníkových konstrukcí metodou MIG/TIG. ER4043 (Al-Si) vytváří nižší citlivost na trhliny a hladší profil housenky; ER5356 (Al-Mg) poskytuje vyšší pevnost v tahu v oblasti svaru ( ~260 MPa oproti ~190 MPa pro ER4043) a je preferovanou volbou pro námořní a konstrukční svary. Stejné rodiny slitin se nyní používají jako vstupní drát ve výrobě drátěného oblouku (WAAM) pro velké součásti leteckého průmyslu a nástrojů.

Výrobní proces: Od tyče po finální drát

Pochopení toho, jak se vyrábí drát z hliníkové slitiny, pomáhá kupujícím vyhodnotit požadavky na kvalitu a specifikovat správné parametry produktu.

1. Legování a odlévání — Hliníkové ingoty se taví v indukčních nebo plynových pecích. Legující prvky se přidávají v přesných poměrech, odplyňují se tokem dusíku nebo argonu, aby se odstranila poréznost vodíku, a odlévají se do tyče kontinuálním litím (proces Properzi nebo Conform) na průměry 9–20 mm.
2. Válcování za tepla — Litá tyč je okamžitě válcována za tepla při 400–500 °C řadou válcovacích průchodů, aby se zjemnila struktura zrna a dosáhlo se cílového průměru tyče (typicky 9,5 mm u suroviny pro tažení drátu).
3. Kreslení drátu — Tyč je tažena karbidem wolframu nebo diamantovými matricemi ve více průchodech, přičemž průměr se postupně zmenšuje. Mezistupně žíhání při 300–380 °C se používá podle potřeby k obnovení tažnosti mezi fázemi tažení.
4. Tepelné zpracování (temperování) — U tepelně zpracovatelných slitin (6xxx, 2xxx) rozpouštěcí tepelné zpracování následované umělým stárnutím (T6, T81) vytváří precipitačně zpevněnou mikrostrukturu, která dává drátu jeho konečné mechanické vlastnosti.
5. Povrchová úprava a navíjení — Drát může být opatřen lehkým olejovým povlakem pro ochranu proti korozi nebo pocínováním/zinkem pro kompatibilitu konektorů, poté může být navinut na cívky nebo cívky do hmotnosti specifikované zákazníkem.

Mezi klíčové kontrolní body kvality patří chemické složení (OES spektrometrie), tahové zkoušky podle ASTM B557, měření měrného odporu podle ASTM B193 a povrchová kontrola na značky nebo švy, které vytvářejí místa iniciace únavy.

Jak získat drát z hliníkové slitiny: Normy, specifikace a hodnocení dodavatele

Týmy veřejných zakázek, které poprvé získávají dráty z hliníkové slitiny – nebo mění dodavatele – by měly odkazovat na následující normy, aby ukotvily své technické specifikace:

• ASTM B396 / B397 — Soustředně položený vodič ze slitiny 6201-T81
• ASTM B800 / B801 — Drát ze slitiny řady 8000 pro stavební aplikace
• IEC 62004 — Tepelně odolný drát z hliníkové slitiny pro venkovní vodiče
• AWS A5.10 — Holé svařovací elektrody a tyče z hliníku a hliníkových slitin
• GB/T 23308 — Čínská národní norma pro dráty z hliníkové slitiny používané v horních vodičích (relevantní pro zásobování asijsko-pacifického dodavatelského řetězce)

Při hodnocení dodavatelů žádejte testovací certifikáty (MTC) které zahrnují teplo/číslo šarže, chemické složení, výsledky zkoušek tahu a prodloužení a údaje o odporu. Renomovaní výrobci budou při vlastním testování odkazovat na akreditaci laboratoří třetí strany (ISO/IEC 17025). U velkoobjemových nebo kritických aplikací zvažte před odesláním požadavek na osvědčené tovární přejímací zkoušky (FAT) nebo kontrolu třetí stranou v závodě.

Dodací lhůty pro standardní třídy (1350, 8030, 6201) se obvykle pohybují od 4–8 týdnů ze závodu pro objednávky nad 5 MT. Vlastní složení slitin, nestandardní průměry nebo speciální temperování mohou vyžadovat 10–16 týdnů a minimální objednací množství 2–5 MT na velikost.
