Případ pro Hliníkový drát Napříč průmyslovými aplikacemi

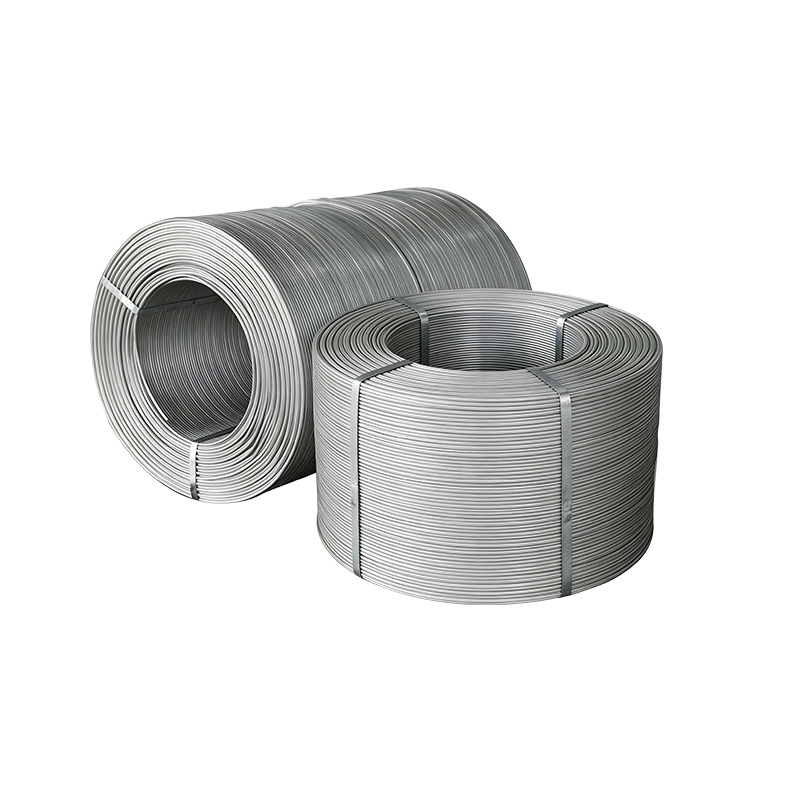

Hliníkový drát se rozšířil daleko za své počátky v oblasti horního přenosu energie a stal se kritickým materiálem v elektronice, automobilovém průmyslu, letectví, stavebnictví a průmyslové výrobě. Kombinace nízké hustoty (2,70 g/cm³ oproti mědi 8,96 g/cm³), konkurenceschopné elektrické vodivosti při ekvivalentních průřezech a nákladové struktury, která sleduje zhruba jednu třetinu mědi na kilogram, udělala z hliníkového drátu výchozí volbu, ať už jsou hmotnost, cena nebo obojí omezujícími konstrukčními omezeními. Pro danou proudovou zatížitelnost vyžaduje hliníkový vodič přibližně 1,6× větší průřez než měď – ale výsledný vodič stále váží asi o polovinu méně, což je kompromis, který je výhodný ve většině dlouhodobých aplikací citlivých na váhu.
Co se v posledních desetiletích změnilo, je technická vyspělost aplikovaná na výrobu hliníkových drátů. Dřívější hliníkové rozvody si vysloužily špatnou pověst spolehlivosti v rezidenčních elektrických instalacích kvůli nekompatibilnímu koncovému hardwaru a špatnému pochopení chování při tepelné roztažnosti na spojích. Moderní aplikace hliníkových drátů řeší tyto problémy prostřednictvím výběru slitiny, povrchové úpravy a konstrukce konektorů – přesouvají konverzaci od toho, zda je hliníkový drát vhodný, do které třídy a konfigurace je optimální pro konkrétní případ použití. Sortiment dostupných hliníkových drátů nyní sahá od vysoce čistých tříd 5N pro spojování polovodičů až po dráty ze slitiny 7xxx s vysokou pevností pro konstrukční letecké kabelové sestavy s desítkami specifikačních bodů mezi nimi.
Klasifikace drátu podle řady slitin a toho, co každá třída přináší
Systém označování slitin Aluminium Association organizuje tvářené hliníkové slitiny do sérií definovaných primárním legujícím prvkem a každá série vytváří odlišnou kombinaci mechanických a elektrických vlastností relevantních pro drátové aplikace.
| Řada slitin | Primární legující prvek | Typická pevnost v tahu | Vodivost (% IACS) | Aplikace Key Wire |
|---|---|---|---|---|
| 1xxx | Žádný (≥99 % Al) | 60–185 MPa | 61–64 % | Elektrické vodiče, transformátory, spojovací dráty |
| 4xxx | křemík (Si) | 140–190 MPa | 30–40 % | Svařovací plnič (ER4043, ER4047), pájení |
| 5xxx | Hořčík (Mg) | 190–310 MPa | 27–35 % | Svařovací plnič (ER5356), lodní, strukturální |
| 6xxx | Hořčík Silikon | 200–310 MPa | 52–58 % | Venkovní vodiče (6201), automobilová elektroinstalace |
| 7xxx | zinek (Zn) | 400–570 MPa | 35–45 % | Letecký konstrukční kabel, aplikace s vysokým zatížením |
Inverzní vztah mezi pevností a vodivostí je hlavním kompromisem ve specifikaci hliníkového drátu. Řada 1xxx maximalizuje vodivost na úkor mechanické pevnosti; řada 7xxx tuto prioritu invertuje. Řada 6xxx zaujímá komerčně nejvýznamnější střední cestu — dostatečná pevnost pro aplikace konstrukčních vodičů v kombinaci s dostatečně vysokou vodivostí pro přenos energie, a proto se slitina 6201-T81 stala celosvětovým standardem pro venkovní vedení z celohliníkových slitin (AAAC).
Hliníkový svařovací drát: Výběr plniva, přizpůsobení procesu a běžné režimy poruch
Hliníkový svařovací drát funguje jako strukturální plnivo i jako metalurgický modifikátor svarové lázně – jeho složení určuje nejen pevnost naneseného kovu, ale také náchylnost k prasklinám během tuhnutí, odolnost proti korozi v provozu a kompatibilitu s úpravami po svařování, jako je eloxování nebo tepelné zpracování. Dvě dominantní rodiny plniv pokrývají většinu průmyslových požadavků: 4xxx (Al-Si) plniva nabízí vynikající tekutost, nízké riziko praskání při smršťování při tuhnutí a stabilní chování oblouku, díky čemuž je ER4043 výchozí volbou pro všeobecné použití pro obecné kovy 6xxx. 5xxx (Al-Mg) plniva — hlavně ER5356 a ER5183 — poskytují vyšší pevnost spoje po svaru (až 290 MPa) a vynikající výkon v prostředí se slanou vodou, za cenu mírně vyšší citlivosti na pórovitost a tendenci k praskání korozí pod napětím, pokud jsou použity s určitými slitinami na bázi s vysokým obsahem hořčíku v citlivém stavu.
Pórovitost je nejrozšířenějším problémem kvality při svařování hliníku a stav přídavného drátu je jedním z jeho primárních zdrojů. Přirozená oxidová vrstva hliníku je hydroskopická – adsorbuje vzdušnou vlhkost a tato vlhkost uvolňuje vodík do svarové lázně během tuhnutí. Drát skladovaný v otevřených obalech ve vlhkém prostředí obchodu akumuluje vlhkost na svém povrchu během několika hodin. Sušení v troubě před použitím při 70–80 °C po dobu jedné až dvou hodin je standardní nápravná praxe, i když spolehlivějším řešením je hermeticky uzavřený obal udržovaný až do okamžiku použití. Čistota povrchu drátu – konkrétně nepřítomnost zbytkového tažného maziva a minimalizovaná tloušťka vrstvy oxidu – je výrobní proměnnou, která určuje zatížení vodíkem, které musí svářeč zvládnout, než se oblouk vůbec spustí.
Kompatibilita krmných systémů je opakovaným praktickým problémem. Hliníkový svařovací drát je podstatně měkčí než ocelový drát při ekvivalentních průměrech a standardní ocelové MIG systémy – hnací válce s drážkou ve tvaru V, vložky optimalizované pro ocel – deformují drát, což způsobuje hnízdění ptáků a nepravidelný posuv, který vytváří nekonzistentní profily housenek. U-drážka nebo rýhované hnací válce, krátké teflonem potažené potrubí a konfigurace hořáku push-pull jsou zavedené hardwarové reakce. U robotických a automatizovaných svařovacích buněk, kde konzistence podávání přímo řídí opakovatelnost housenky, se vedle chemického složení stává kritickou proměnnou při nákupu i tolerance průměru drátu (obvykle specifikovaná na ±0,01 mm nebo těsnější).
Temper, stav povrchu a výrobní proměnné, které určují použitelnost drátu
Označení temperování – řada H pro drát zpevněný namáháním, O pro plně žíhaný, řada T pro tepelně zpracované slitiny – sděluje rozsah mechanických vlastností, ale ne cestu procesu, který jej vyrobil. Dvě cívky s identickým označením teploty se mohou výrazně lišit v distribuci zbytkového napětí, stejnoměrnosti velikosti zrna a tloušťce povrchového oxidu v závislosti na tom, zda byly správně aplikovány mezicykly žíhání, zda byla řízena atmosféra pece a zda byla pro slitinu optimalizována rychlost tažení a mazání. Tyto rozdíly se projevují jako variace vlastností podél délky cívky – problém, který se projeví pouze při následném zpracování, když se jedna část drátu chová nekonzistentně s jinou.
Stav povrchu ovlivňuje více výstupních výstupů současně. Pro aplikace spojovacího drátu určují tloušťka a rovnoměrnost oxidové vrstvy kinetiku tvorby spoje a spolehlivost spoje při tepelném cyklování. U svařovacího přídavného drátu zbytky povrchového maziva přímo přispívají k pórovitosti svaru. U drátu používaného ve viditelných sestavách nebo eloxovaných součástech ovlivňují konečný vzhled povrchové škrábance a stopy po lisování z procesu tažení. In-line kontrola povrchu pomocí vířivých proudů nebo optických systémů během procesu tažení zachytí tyto vady dříve, než dosáhnou hotové cívky – tato schopnost odlišuje výrobce s automatickým monitorováním kvality od těch, kteří se spoléhají pouze na vzorkování na konci linky. Specifikace drátu podle třídy kvality povrchu, nejen podle rozměrových a chemických tolerancí, je postup, který u velkoobjemových zákazníků snižuje vstupní zátěž inspekcí a odchylky v následném procesu.
Nově vznikající hnací síly poptávky: platformy elektromobilů, obnovitelná energie a tlaky na snižování zátěže
Tři sbližující se technologické trendy přetvářejí poptávku po hliníkových drátech způsobem, který bude řídit vývoj specifikací po zbytek dekády. Vývoj platformy pro elektromobily je nejbezprostřednější. Vzhledem k tomu, že výrobci OEM nahrazují měděné segmenty kabelových svazků hliníkovými ekvivalenty, aby se snížila hmotnost vozidla – 40–50% snížení hmotnosti pro ekvivalentní proudovou kapacitu na vodičích vysokonapěťové sběrnice – automobilový dodavatelský řetězec absorbuje specifikace vodičů, které dříve nekvalifikoval: životnost cyklu s vysokou pružností, odolnost proti únavě vibrací po dobu 15 let životnosti vozidla a výkon krimpovacího spoje při teplotách -40 °C až 150 °C. Tyto požadavky jsou hnací silou vývoje složení mikrolegovaného hliníku (Al-Fe-Cu, Al-Zr), které zlepšují únavové vlastnosti bez snížení vodivosti konvenčních slitin 6xxx.
Infrastruktura obnovitelné energie – jak vedení solární farmy, tak vinutí generátoru větrných turbín – představuje trvalý růst objemu pro elektrické vedení 1xxx a 6xxx. Výrobci transformátorů, kteří dodávají solární a větrné instalace v měřítku sítě, specifikují konstrukce vinutí s vyšší účinností, které vyžadují užší tolerance odporu a konzistentnější geometrii průřezu než užitkové transformátory předchozích generací. Modernizace nadzemního přenosového vedení pomocí vysokoteplotních vodičů s nízkým průhybem (HTLS) – které obsahují drát z hliníkové slitiny se zlepšenou odolností proti tečení při zvýšených provozních teplotách – se zrychlují, protože provozovatelé sítě usilují o zvýšení kapacity bez nové konstrukce věže. Každá z těchto aplikací táhne průmysl hliníkových drátů k přísnějším specifikacím, lepší dokumentaci a důslednější kontrole procesu – zvyšuje technickou laťku pro dodavatele a úroveň kvality, kterou by kupující měli očekávat.
